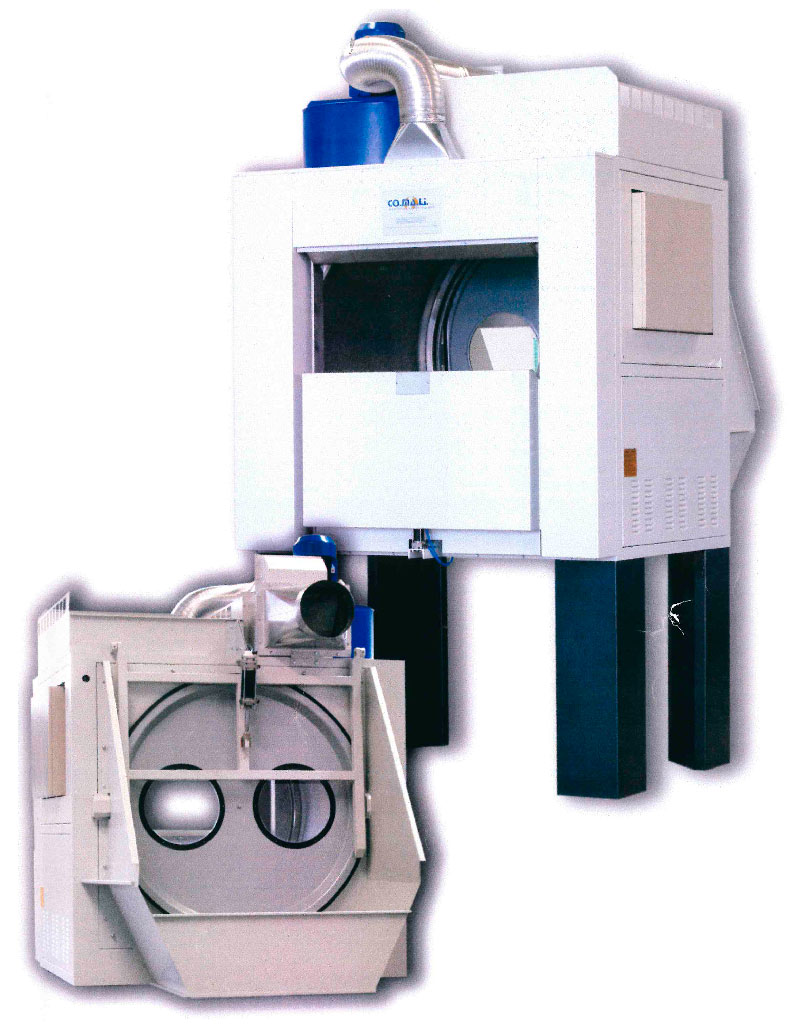

Essicatoi

Descrizione, composizione ed elementi

La macchina è così principalmente costituita:

  • PORTA DI CARICO materiale da trattare;
  • STRUTTURA PRINCIPALE (in acciaio al carbonio verniciato);
  • TAMBURO FORATO rotante in acciaio inox rotante su rulli all'interno della struttura principale;
  • VENTILATORE con davanti il filtro delle cimature di filo nel locale di raccolta cimature di filo;
  • REGISTRO ALLACCIAMENTI per vapore e condensa;
  • QUADRO di manovra con gli elementi di comando ed indicazioni nonché l'allacciamento elettrico;
  • PORTA DI SCARICO materiale trattato.

Principio di funzionamento e ciclo operativo

A portine anteriori aperte con tamburo in moto rotante, viene caricata la biancheria umida attraverso un caricatore meccanico detto 'traslatore', dopo tale caricamento in maniera totalmente automatica le portine si chiudono ed inizia il periodo di tempo dedicato all'asciugatura della biancheria.

Al termine del tempo impostato dal programma, si apre il portellone posteriore in maniera che la biancheria esca e venga versata su un contenitore apposito posto dall'operatore sotto la macchina.


Caratteristiche nominali e dati di targa

* Prendendo come esempio un Essicatoio carica 100 kg a gas

Alimentazione 380 V - 50 Hz - trifase
Potenza 10,5 kW circa (Potenza installata: 10,8 kW circa)
Corrente nominale di targa 15,5 A
Corrente assorbita (misurata) 12,2 A
Grado di protezione IP
dell’equipaggiamento elettrico		 quadro elettrico e pulsantiera IP 5 minimo equipaggiamento
a ‘bordo macchina’ conforme a EN60204-1
Capacità di carico con rapporto 1/20 - 1/30 secondo esigenza del cliente
Resa oraria con gas a 20mbar e residuo umidità del 40% 200/220 kg/h
Apertura porte con pistoni ad aria compressa bar 7
Diametro oblò di carico 1.370 mm
Attacco GAS diametro 1"
Consumo gas METANO m3 0,14
Consumo gas G.P.L. 10 kg/h
Motore di trazione 2,2 kw
Trasmissione motoriduttore e cinghie
Motore di ventilazione n°1 7,5 kw
Bocca di scarico aria umida rettangolare n°1 Sez. 315 x 450
Sezione totale scarico aria m2 0,14
Pressione massima gas al bruciatore mbar 20
Potenzialità bruciatore 168.000 Kcal/h
Evaporazione media oraria 100 litri
Numero di giri del tamburo al minuto n° 30

Rumorosità - Informazioni sul rumore aereo

Il rumore ‘aereo’, rilevato sulla macchina interamente montata e funzionante, presso la nostra sede, misurato in ‘dBA equivalenti’ a 1.6 metri da piano calpestio e a 1 metro dalla superficie della macchina (come previsto al punto 1.7.4.f della Direttiva 89/392/CEE), è risultato pari a: INFERIORE A 70 dBA.


Ingombro, peso e imballo

La macchina ha il seguente ingombro: mm 2.460 x 1.846 x 2.400 (altezza senza gambe di sostegno).
Gambe di sostegno altezza variabile su richiesta del cliente o esigenza altezza stabile.
La sua massa complessiva è circa pari a 1.710 kg. La macchina è fornita priva di imballi.
