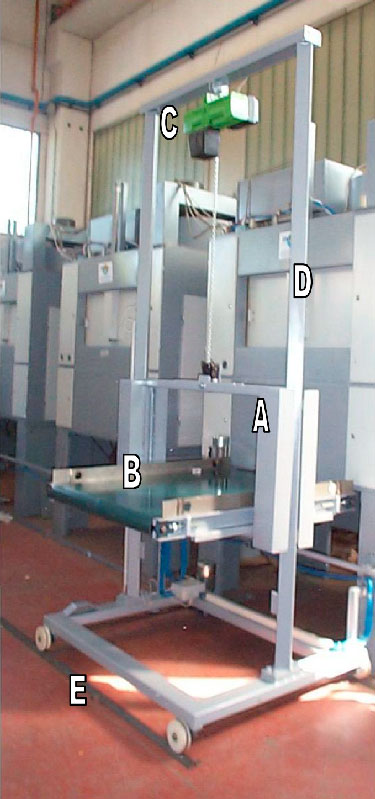

La macchina è così principalmente costituita:
A piano/nastro di carico completamente abbassato viene effettuato il travaso della "pizza" di biancheria dalla Pressa all'elevatore con movimenti automatici di scorrimento a mezzo dei nastri.
Raggiunta la posizione prestabilita, il nastro/piano di carico si solleva e comincia in maniera automatica anche a traslare in orizzontale, se necessario, per andare a scaricare la biancheria nell'essicatoio che risulta pronto a ricevere il carico.
Terminata l’operazione, il vano può ridiscendere (sempre in maniera automatica) per una nuova operazione di caricamento.
| Alimentazione | 380 V - 50 Hz - trifase |
|---|---|
| Potenza | 2,07 kW circa (Potenza installata: 2.53 kVA circa) |
| Sollevamento | Paranco R W M tipo W-500 T1 F M/min. 8 |
| Potenza: 1,4 kW | |
| Accessori di sollevamento: catena con gancio omologati | |
| Grado di protezione IP dell’equipaggiamento elettrico | quadro elettrico e pulsantiera IP 55 minimo equipaggiamento a ‘bordo macchina’ conforme a EN60204-1 |
| Carico biancheria effettuabile | da 10 a 70 Kg |
| Larghezza | 1.020 |
|---|---|
| Lunghezza | 1.600 |
| Motorizzazione nastro scarico | 0,12 KW RID. NMRV50 R. 1:20 PAM=14/105 C=25 |
| Motorizzazione per spostamenti laterali su rotaia) | 0.55 KW RID. NMRV40 R. 1:40 PAM=11/90 C=18 |
| Massa (macchina ‘a vuoto’) | 580 kg circa |
| Ingombro max. macchina | mm 1460 x 1520 x 3300 (H) |
